Kale 252 R
Цилиндровый

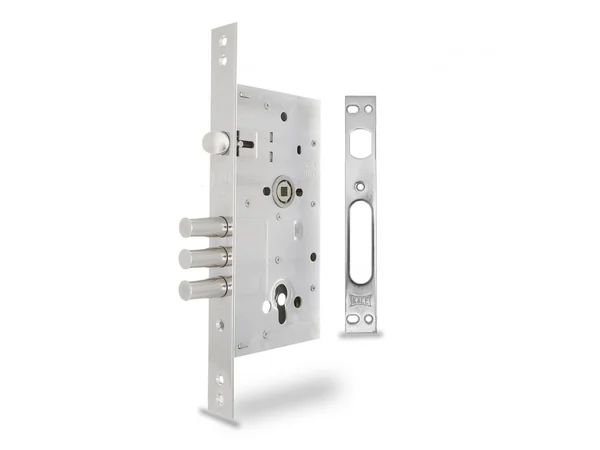

Корпус с защёлкой под ручку. Три ригеля диаметром 16 мм, межосевое расстояние 85 мм, привод ручки на подшипнике.
Цилиндр подбирается отдельно — под толщину полотна и нужный класс секретности.
Бренд
Замки Kale
Турецкие замки для металлических дверей. В России распространены врезные серии 252 и 257 — их часто ставят на одну дверь парой: цилиндровый снизу, сувальдный сверху. Отдельно встречается накладной: его корпус крепится на полотно, а не внутри.
О бренде
Что это за замки
Kale — турецкий производитель дверной фурнитуры. В России распространены врезные корпуса серии 252 (цилиндровые, с защёлкой под ручку) и серии 257 (сувальдные). Их часто ставят на одну дверь парой: цилиндровый снизу, сувальдный сверху.
Привод ручки у корпусов на подшипнике: ход мягче, механизм изнашивается медленнее. Посадочные размеры распространённые, поэтому при замене проще подобрать корпус под готовое место в двери.
Страна: Турция
Для каких дверей: Металлические двери толщиной от 40 мм, в том числе тяжёлые полотна. Цилиндр для 252 R подбирается отдельно — под толщину двери.
Чем хорош: Привод ручки на подшипнике и распространённые посадочные размеры — под замену проще подобрать корпус.
Модели
Что встречается в дверях
Kale 257 L
Сувальдный

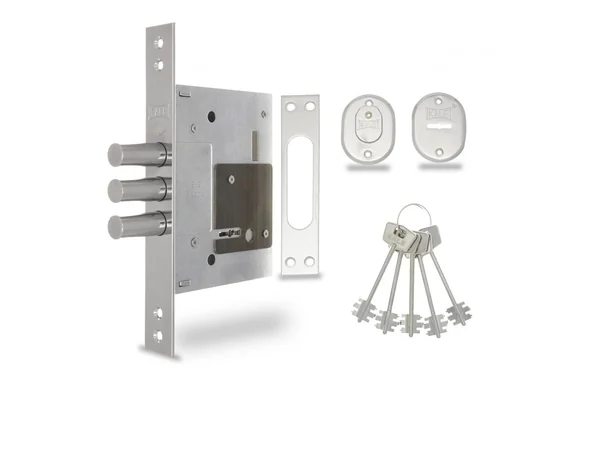

Сувальдный корпус без защёлки. Бэксет 60 мм, в комплекте пять ключей.
Обычно ставится вторым контуром — выше цилиндрового замка.
Накладной

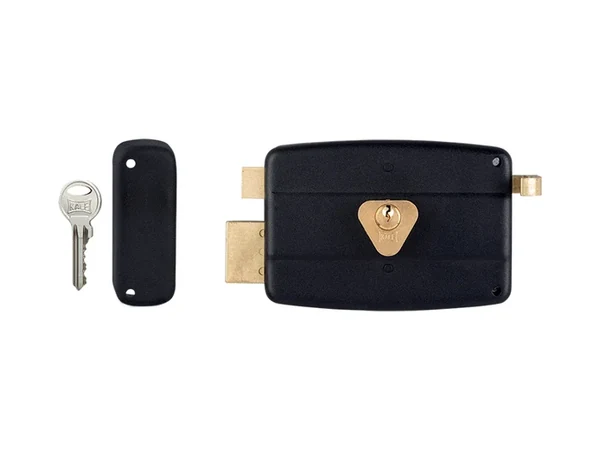

Накладной сувальдный
Корпус крепится на полотно двери, а не внутри него. Ригели выходят из корпуса в ответную планку на раме.
Исполнений несколько: с вертушкой изнутри или под ключ с обеих сторон — от этого зависит обозначение.
Список не полный: здесь модели, характеристики которых удалось подтвердить. Если вашего замка Kale в списке нет — позвоните, мастер определит его по фото и подберёт замену.
Перед заменой
Что проверить по своему замку
Бэксет — расстояние от края двери до центра ключевого отверстия. У 257 L он 60 мм; если у вашего корпуса другой, полотно придётся дорабатывать.
Межосевое расстояние — между центрами ручки и ключа. У 252 R это 85 мм.
Толщина полотна и сторона открывания: от них зависит, какой цилиндр и какая защёлка подойдут.
Устройство
Из чего состоит врезной замок
Ниже в замерах и в карточках моделей встречаются одни и те же слова. Вот что они значат.
- Лицевая планка
- Полоса на торце двери, через которую выходят ригели и защёлка. Её длину и ширину записывают при замере.
- Засов-защёлка
- Подпружиненный язычок: сам защёлкивается, когда дверь закрывают, и отводится ручкой.
- Корпус замка
- Металлическая коробка внутри полотна. Её размеры в глубину и в высоту решают, какой корпус встанет на это место.
- Рычаг замка
- Деталь, которая отводит защёлку при повороте ручки.
- Засов (ригель)
- Стержни, которые выходят из корпуса при повороте ключа. Их количество и вылет видно на торце двери.
- Цилиндровый механизм
- Сменная личинка. В цилиндровых замках секретность в ней, а не в корпусе: её меняют, не трогая замок.
- Отверстия для монтажа броненакладки
- Резьбовые отверстия на корпусе. По ним крепят защитную накладку — если резьба сорвана, накладку не поставить.
- Ключ
- По ключу видно тип механизма: у сувальдного он с бородкой, у цилиндрового — плоский профиль с насечками.
- Запорная (ответная) планка
- Планка на раме, куда входят ригели. Меняется вместе с замком, если не совпал шаг между ригелями.
Замеры
Как замерить свой замок
Замер нужен, чтобы подобрать корпус под готовое место в двери, а не переделывать полотно. Достаточно линейки и фотографии торца.
Врезной сувальдный
Основная схема: длина и ширина торцевой планки, корпус в глубину и в высоту, межосевое расстояние, дормас и вылет ригеля.
Врезной цилиндровый
То же самое плюс крепёжный винт цилиндра: по нему видно, какой длины нужна личинка и с каким смещением.
Накладной сувальдный
Корпус крепится на полотно, а не внутри него. Мерить: размеры корпуса, дормас и длину ответной планки.
Что ставится на сувальдный замок
Ручка на планке
Планка с отверстием под сувальдный ключ. В комплекте две ручки, на обе стороны двери.
Что ставится на цилиндровый замок
Ручка на планке
Планка с отверстием под цилиндр, ставится парой.
Броненакладка на цилиндр
Пластина, которая закрывает личинку от перелома и высверливания.
Что ставится на накладной замок

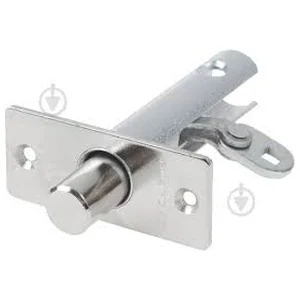

Задвижка
Запирает дверь изнутри без ключа.

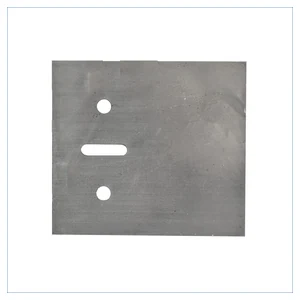

Защитная пластина
Ставится поверх накладки на скважину.
Справа — то, что ставят на такой замок дополнительно. Это не комплект: что именно встанет на вашу дверь, зависит от толщины полотна и посадочного места.
Что записать
Длина торцевой планки — от верхнего края планки до нижнего, в миллиметрах
Ширина торцевой планки — толщина полосы на торце двери
Корпус в глубину — от торца двери до задней стенки корпуса
Корпус в высоту — по корпусу, а не по планке
Межосевое расстояние — от центра ручки до центра ключевого отверстия
Дормас (бэксет) — от торца двери до центра ключа или квадрата
Вылет ригеля — на сколько ригели выступают из планки
Если замок цилиндровый — отдельно личинка
Если замок цилиндровый, личинку подбирают отдельно: у неё свои размеры, и размеры корпуса тут не помогают.
Выкрутите крепёжный винт — он выходит с торца двери. Поверните ключ, чтобы кулачок встал по ходу, и выньте личинку.
Замерьте от центра крепёжного винта до наружного торца (A) и до внутреннего (B). Целиком личинку не мерьте и не делите пополам: стороны у неё часто разной длины.
Сложите A + B — получится общая длина. Личинки выпускают с шагом 5 мм, например 35×35 или 40×50, поэтому размер округляют до ближайшего.
Снаружи личинка не должна выступать из двери: выступающий край легче захватить инструментом и сломать.
Аналоги
Чем заменить: пары, которые встают без переделки
Таблица общая для каталога: слева — что стоит в двери, справа — что встаёт на его место. Пары с Kale — то, что можно поставить вместо вашего замка или вместо Kale.
| Ваш замок | Что встаёт | Тип механизма | Что учесть |
|---|---|---|---|
| Гардиан 60.01 | Kale 257 L | Сувальдный | Совпадают крепёжные отверстия и вылет ригелей. |
| Гардиан 62.11 | Kale 252 R | Цилиндровый, под личинку | Замена нижнего замка: посадочное место остаётся. |
| Гардиан 21.12 / 21.12Т | Mottura 52.771 / 54.787 | Сувальдный | Тяжёлый отечественный корпус меняется на итальянский того же класса. |
| Гардиан 25.12Т | Cisa 57.986.48 | Двухсистемный | Совпадают вертикальные тяги девиаторов и шаг бэксета. |
| Гардиан 71.14Т | Cisa 57.685 | Сувальдный | Модель с перекодировкой ключа — можно сменить секрет без замены замка. |
| Эльбор «Кремень» / «Лазурит» | Гардиан 10.01 / 30.01 | Сувальдный / цилиндровый | Обычный шаг замены для дверей эконом-класса. |
| Двери «Форпост» (Китай) | Mul-T-Lock / «Авангард» | Автоматический цилиндровый | Здесь решает редкое межосевое 68 мм — без него замена не встанет. |
Совместимость подтверждается замерами: бэксет, межосевое, длина и ширина торцевой планки, вылет ригеля. Одинаковое обозначение у разных производителей ничего не значит: смотрим на ваш замок.
Не уверены, что это Kale?
Сфотографируйте замок с торца двери и со стороны ключа — по снимкам мастер скажет модель и подберёт замену. Цену называет до начала работы.
