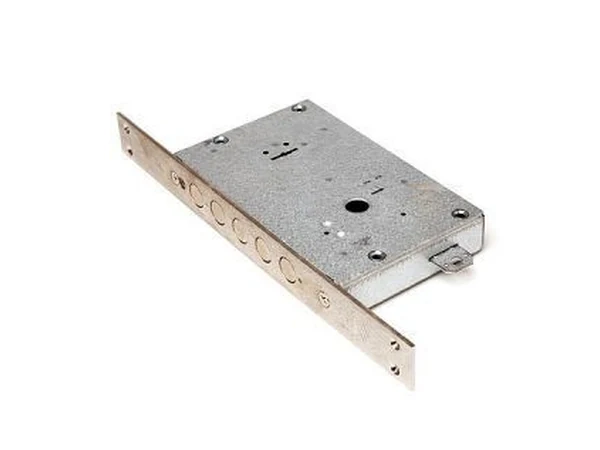

Cisa 57.525
Сувальдный
Пять круглых ригелей с ходом 40 мм и вылетом 30 мм, бэксет 67,5 мм. Защёлки нет, три точки запирания.
Защита от отмычек: при надавливании на ригельную раму сувальды блокируются. Перекодировки нет.
Бренд
Замки Cisa
Итальянские врезные замки для тяжёлых дверей. Пять моделей, которые чаще всего встречаются в петербургских дверях: сувальдные, под цилиндр и двухсистемная — часть с перекодировкой ключа.
О бренде
Что это за замки
Cisa — итальянский производитель замков для бронированных дверей. Корпуса рассчитаны на высокие нагрузки: сталь, толстое полотно, тяжёлые ригели. Серия 57 — сувальдная, 56 — корпус под профильный цилиндр. Чаще всего в дверях встречается замок Cisa 57.525 — базовый сувальдный корпус серии.
Отличий от других брендов два. Первое — смена секрета своими же ключами: у части моделей это делается без разборки. Второе — крепления под вертикальные тяги почти во всей серии, поэтому при замене тяги обычно сохраняются.
Страна: Италия
Для каких дверей: Стальные и бронированные входные двери. Для 56.525 цилиндр подбирается под толщину полотна.
Чем хорош: Расчёт на высокие нагрузки: корпус и ригели рассчитаны на тяжёлое полотно.
Модели
Что встречается в дверях
Cisa 56.525
Цилиндровый
Корпус под евроцилиндр: пять ригелей, бэксет 67,5 мм. Цилиндр в комплект не входит.
Система Revolution Pro: если цилиндр выломают и вынут, замок блокируется — но и сам замок после этого меняют.

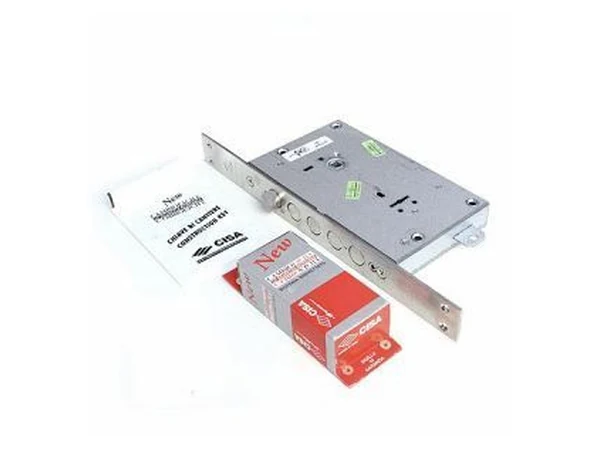

Cisa 57.685
Сувальдный
Четыре ригеля с ходом 40 мм и вылетом 38 мм, бэксет 67,5 мм, межосевое 85 мм. Верхняя реверсивная защёлка, крепления под тяги.
Перекодировка есть: ключи «New cambio» и накладки на ключевые отверстия в комплекте. Ручки не входят.

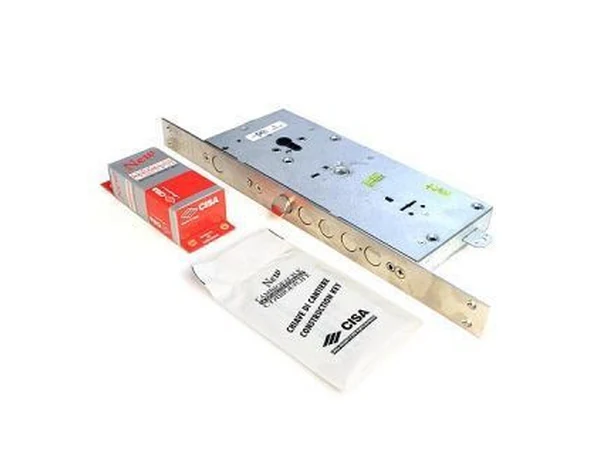

Cisa 57.986
Двухсистемный
Сувальдный и цилиндровый механизмы в одном корпусе, независимые друг от друга. Четыре ригеля, вылет 38 мм, бэксет 64 мм, межосевое 85 мм.
Перекодировка есть, ключи «New cambio». Ручки и цилиндр подбираются отдельно.
Cisa 57.535
Сувальдный
Четыре ригеля, вылет 38 мм, бэксет 67,5 мм, межосевое 85 мм. Верхняя реверсивная защёлка, крепления под тяги.
Перекодировки нет — этим и отличается от 57.685 при похожем корпусе.
Список не полный: здесь модели, характеристики которых удалось подтвердить. Если вашего замка в списке нет — позвоните, мастер определит его по фото и подберёт замену.
Ключи
Перекодировка замка Cisa: сменить ключ, не меняя замок
Перекодировка замка — смена секрета своими же ключами. В моделях Cisa с системой New Cambio она делается без разборки: корпус не снимают, механизм не вынимают.
Нужна в двух случаях: ключи потеряны или квартира сдавалась и ключи были у чужих людей. Число перекодировок не ограничено.

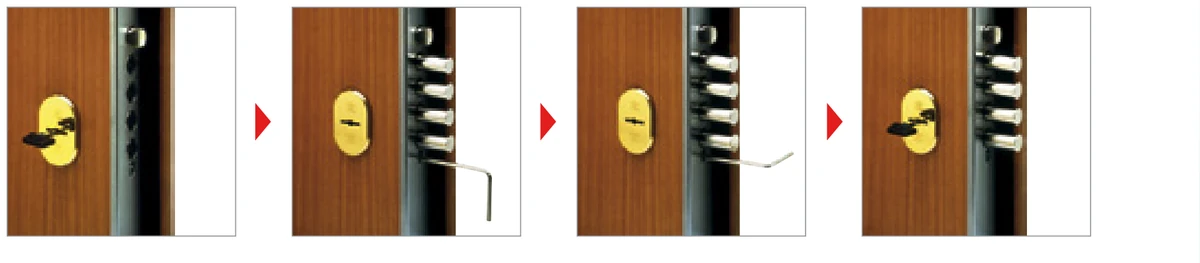

- 1. Поверните ключ в замке — так открывается доступ к перекодировочному отверстию.
- 2. Вставьте шестигранник в это отверстие.
- 3. Поверните шестигранник до упора: замок переходит в режим смены секрета.
- 4. Выньте старый ключ, вставьте новый и поверните. Новый становится рабочим, старый больше не подходит.
Точный порядок зависит от модели — он в инструкции производителя. Если рабочих ключей нет совсем, перекодировка не поможет: нужен новый комплект.
Набор

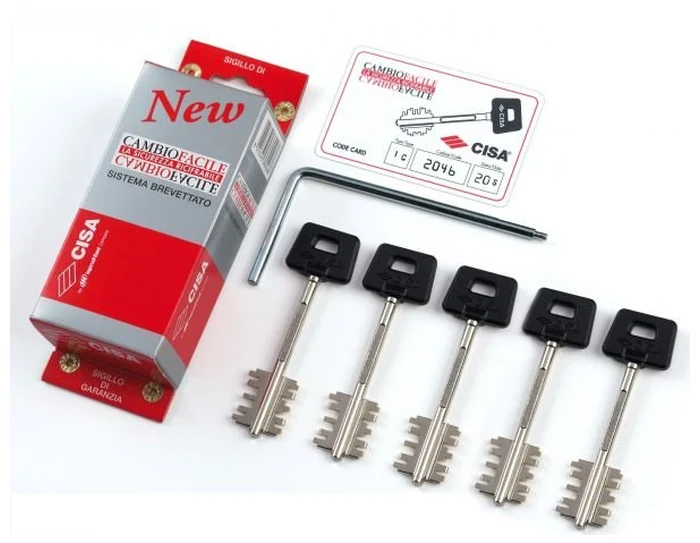

Что в перекодировочном наборе
Делается она не «голым» ключом: нужен новый комплект ключей и шестигранник. У Cisa это идёт набором New Cambio.
- В наборе — новые ключи под вашу серию.
- Маркировка New Cambio на коробке: по ней сверяют, что набор для этой серии.
- После перекодировки старые ключи перестают работать.
Набор покупается под конкретную модель: у разных серий свои ключи.
Размеры
Размеры пяти моделей
При замене решает не название модели, а размеры: от них зависит, встанет ли новый корпус на место старого без доработки полотна. Например, замок Cisa 57.525: бэксет 67,5 мм, вылет ригеля 30 мм, пять ригелей.
| Модель | Тип | Бэксет, мм | Межосевое, мм | Ригелей | Вылет, мм | Перекодировка |
|---|---|---|---|---|---|---|
| Cisa 57.525 | Сувальдный | 67,5 | — | 5 | 30 | Нет |
| Cisa 56.525 | Под цилиндр | 67,5 | — | 5 | 30 | Нет |
| Cisa 57.685 | Сувальдный | 67,5 | 85 | 4 | 38 | Есть |
| Cisa 57.986 | Двухсистемный | 64 | 85 | 4 | 38 | Есть |
| Cisa 57.535 | Сувальдный | 67,5 | 85 | 4 | 38 | Нет |
- Ход ригеля у всех пяти моделей — 40 мм.
- Защёлка: у 57.525 и 56.525 её нет, у 57.535, 57.685 и 57.986 — верхняя реверсивная.
- Крепления под вертикальные тяги: у 57.525 и 56.525 их нет, у остальных есть.
Прочерк — размер для модели не заявлен. Мерить нужно свой замок, а не строку из таблицы: у одной модели бывают исполнения. Как мерить — в разделе «Замеры» ниже.
Комплект
Что в коробке, а что докупают
- Ключи — пять штук в комплекте у всех пяти моделей.
- Накладки на ключевые отверстия — в комплекте у 57.535, 57.685 и 57.986.
- Ручки не входят ни в одну модель: подбираются под дверь и межосевое расстояние.
- Цилиндр не входит в 56.525 и 57.986 — его подбирают по толщине полотна.
- Замок Cisa 57.525 идёт без накладок — их докупают отдельно, если нужны.
Линейка
Чего ещё ждать от Cisa
Кроме того, что собрано на этой странице, у Cisa есть перекодируемые сувальдные замки New Cambio Facile и модели с электроприводом — Domo Connexa и MyEvo. Это уже не механические корпуса, а отдельные системы.
Их ставим под конкретную задачу: электропривод — когда нужен дистанционный доступ, New Cambio Facile — когда важна частая смена ключей.
Типы
Накладной замок Cisa
Кроме врезных корпусов, у Cisa есть накладные: корпус крепится на полотно двери, а не внутри него. Ставят, когда посадочного места в двери нет или его не хочется трогать.
Модель и размеры подбираем по двери: у накладных своё межосевое и своя ответная планка.
Типы

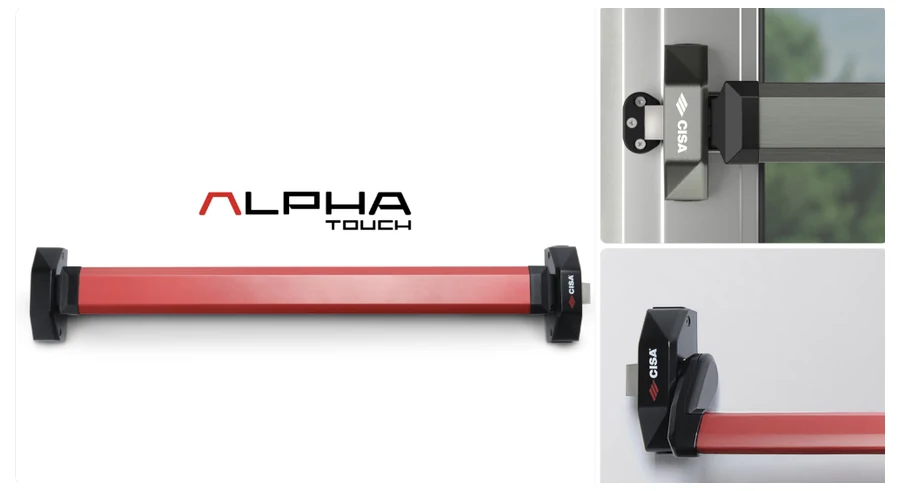

Антипаниковая штанга Cisa
Для дверей, которые должны открываться изнутри одним нажатием: офисы, подъезды, эвакуационные выходы. Штанга разблокирует замок по всей ширине полотна — на неё давят корпусом, руки остаются свободными.
Снаружи такая дверь открывается ключом, изнутри — нажатием. Подбирается под ширину полотна и тип замка.
Устройство
Из чего состоит врезной замок
Ниже в замерах и в карточках моделей встречаются одни и те же слова. Вот что они значат.
- Лицевая планка
- Полоса на торце двери, через которую выходят ригели и защёлка. Её длину и ширину записывают при замере.
- Засов-защёлка
- Подпружиненный язычок: сам защёлкивается, когда дверь закрывают, и отводится ручкой.
- Корпус замка
- Металлическая коробка внутри полотна. Её размеры в глубину и в высоту решают, какой корпус встанет на это место.
- Рычаг замка
- Деталь, которая отводит защёлку при повороте ручки.
- Засов (ригель)
- Стержни, которые выходят из корпуса при повороте ключа. Их количество и вылет видно на торце двери.
- Цилиндровый механизм
- Сменная личинка. В цилиндровых замках секретность в ней, а не в корпусе: её меняют, не трогая замок.
- Отверстия для монтажа броненакладки
- Резьбовые отверстия на корпусе. По ним крепят защитную накладку — если резьба сорвана, накладку не поставить.
- Ключ
- По ключу видно тип механизма: у сувальдного он с бородкой, у цилиндрового — плоский профиль с насечками.
- Запорная (ответная) планка
- Планка на раме, куда входят ригели. Меняется вместе с замком, если не совпал шаг между ригелями.
Замеры
Как замерить свой замок
Замер нужен, чтобы подобрать корпус под готовое место в двери, а не переделывать полотно. Достаточно линейки и фотографии торца.
Врезной сувальдный
Основная схема: длина и ширина торцевой планки, корпус в глубину и в высоту, межосевое расстояние, дормас и вылет ригеля.
Врезной цилиндровый
То же самое плюс крепёжный винт цилиндра: по нему видно, какой длины нужна личинка и с каким смещением.
Накладной сувальдный
Корпус крепится на полотно, а не внутри него. Мерить: размеры корпуса, дормас и длину ответной планки.
Что ставится на сувальдный замок

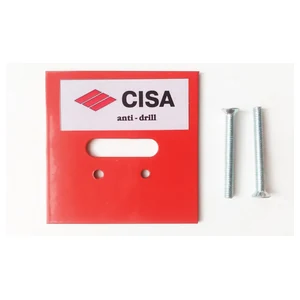

Защитная броненакладка
Пластина со штырями вокруг скважины. Штыри уходят в полотно — сверлить скважину труднее.
Накладка на скважину
Планка с отверстием под сувальдный ключ. Прикрывает скважину и крепление корпуса.

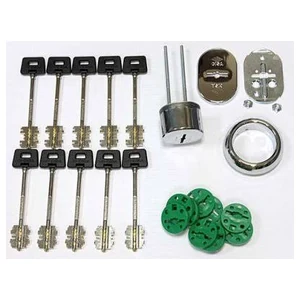

Секретная накладка
Накладка с секретом: пока её не открыли, скважины не видно. В комплекте ключи и крепёж.
Что ставится на цилиндровый замок
Защитная броненакладка
Стальная пластина поверх ключевого отверстия. Штыри уходят в полотно — сорвать её труднее, а личинка закрыта от перелома.

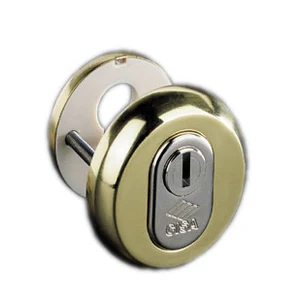

Накладка на цилиндр
Круглая накладка вокруг личинки. Закрывает отверстие в полотне и следы прежней фурнитуры.
Что ставится на накладной замок
Накладка на скважину
Планка с отверстием под сувальдный ключ. Прикрывает скважину на корпусе.
Защитная броненакладка
Пластина со штырями. Ставится поверх накладки, если нужна защита посерьёзнее.
Накладной корпус чаще меняют целиком: навесных аксессуаров к нему меньше, чем к врезному.
Справа — то, что ставят на такой замок дополнительно. Это не комплект: что именно встанет на вашу дверь, зависит от толщины полотна и посадочного места.
Что записать
Длина торцевой планки — от верхнего края планки до нижнего, в миллиметрах
Ширина торцевой планки — толщина полосы на торце двери
Корпус в глубину — от торца двери до задней стенки корпуса
Корпус в высоту — по корпусу, а не по планке
Межосевое расстояние — от центра ручки до центра ключевого отверстия
Дормас (бэксет) — от торца двери до центра ключа или квадрата
Вылет ригеля — на сколько ригели выступают из планки
Если замок цилиндровый — отдельно личинка
Если замок цилиндровый, личинку подбирают отдельно: у неё свои размеры, и размеры корпуса тут не помогают.
Выкрутите крепёжный винт — он выходит с торца двери. Поверните ключ, чтобы кулачок встал по ходу, и выньте личинку.
Замерьте от центра крепёжного винта до наружного торца (A) и до внутреннего (B). Целиком личинку не мерьте и не делите пополам: стороны у неё часто разной длины.
Сложите A + B — получится общая длина. Личинки выпускают с шагом 5 мм, например 35×35 или 40×50, поэтому размер округляют до ближайшего.
Снаружи личинка не должна выступать из двери: выступающий край легче захватить инструментом и сломать.
Аналоги
Аналоги замка Cisa: что встаёт без переделки
Аналоги замка Cisa — то, что встаёт на его место без переделки полотна. Таблица общая для каталога: слева — что стоит в двери, справа — что можно поставить.
| Ваш замок | Что встаёт | Тип механизма | Что учесть |
|---|---|---|---|
| Гардиан 60.01 | Kale 257 L | Сувальдный | Совпадают крепёжные отверстия и вылет ригелей. |
| Гардиан 62.11 | Kale 252 R | Цилиндровый, под личинку | Замена нижнего замка: посадочное место остаётся. |
| Гардиан 21.12 / 21.12Т | Mottura 52.771 / 54.787 | Сувальдный | Тяжёлый отечественный корпус меняется на итальянский того же класса. |
| Гардиан 25.12Т | Cisa 57.986.48 | Двухсистемный | Совпадают вертикальные тяги девиаторов и шаг бэксета. |
| Гардиан 71.14Т | Cisa 57.685 | Сувальдный | Модель с перекодировкой ключа — можно сменить секрет без замены замка. |
| Эльбор «Кремень» / «Лазурит» | Гардиан 10.01 / 30.01 | Сувальдный / цилиндровый | Обычный шаг замены для дверей эконом-класса. |
| Двери «Форпост» (Китай) | Mul-T-Lock / «Авангард» | Автоматический цилиндровый | Здесь решает редкое межосевое 68 мм — без него замена не встанет. |
Совместимость подтверждается замерами: бэксет, межосевое, длина и ширина торцевой планки, вылет ригеля. Одинаковое обозначение у разных производителей ничего не значит: смотрим на ваш замок.
Полезно знать о Cisa
Что важно знать перед заменой
Корпуса Cisa тяжелее большинства: сталь, толстые ригели, крепления под тяги. Из-за этого их чаще встречают в бронированных дверях, чем в дешёвых. Ниже — то, что стоит проверить до заказа.
Серия 57 и 56
57 — сувальдные корпуса с ключом-бородкой, 56 — под профильный цилиндр. Это первое, что смотрят при замене: от механизма зависит, что именно меняется и сколько это стоит.
Тяги и точки запирания
У большинства моделей есть крепления под вертикальные тяги: ригели выходят не только в торец, но и вверх-вниз. При замене тяги обычно сохраняются — переделывать их не нужно.
Бэксет 67,5
Расстояние от лицевой планки до центра скважины. У 57.986 он 64 мм — единственное исключение в серии. Если бэксет не совпадёт, корпус не встанет без доработки полотна.
Вес и подделки
Оригинальный корпус тяжелее: сталь, а не силумин. Копия выдаёт себя весом, люфтом ригелей и неаккуратными бородками на ключах. Смотрим на планку и на то, как ходит ключ.
Защёлка есть не везде
У 57.525 и 56.525 защёлки нет — дверь держится только на ригелях. У 57.535, 57.685 и 57.986 она верхняя реверсивная. Корпуса с защёлкой и без неё не взаимозаменяемы.
Уход за механизмом
Раз в год механизм чистят и смазывают тонким слоем: пыль и старая смазка мешают сувальдам, ключ начинает идти с усилием. WD-40 не подходит — она вымывает смазку.
Если ключ потерян
У таких моделей секрет меняют своими же ключами, корпус остаётся. У остальных меняется механизм или весь корпус: личинки у сувальдных моделей нет.
Что проверить в двери
Толщину полотна, положение ответной планки и то, есть ли тяги. По этим трём вещам мастер сразу говорит, встанет ли корпус без сварки и новых отверстий.
Не уверены, что это Cisa?
Сфотографируйте замок с торца двери и со стороны ключа — по снимкам мастер скажет модель и подберёт замену. Цену называет до начала работы.
