Премьер
Накладной дисковый
Накладной дисковый корпус: пять ригелей, комплект ключей, накладка на скважину и стяжки для крепления.
Стяжки идут в комплекте: полотно под корпус сверлить не нужно.
Бренд
Замки Барьер
Российские накладные замки с дисковым механизмом. Их ставят на полотно, а не внутрь: посадочного места в двери не нужно, поэтому они одинаково ходят и на дереве, и на металле.
О бренде
Что это за замки
Барьер — серия накладных замков «Поливектор». Секрет держится на наборе дисков, ключ плоский с насечками. Корпус крепится на полотно стяжками, ригели выходят в ответную планку на раме.
Накладная схема удобна там, где в двери нет посадочного места или её не хочется трогать: старую дверь можно укрепить, не разбирая полотно. Изнутри такие замки часто запираются ручкой, снаружи — ключом.
Страна: Россия
Для каких дверей: Деревянные и металлические двери.
Чем хорош: Дисковый механизм и накладной корпус: посадочного места в полотне не нужно.
Модели
Что встречается в дверях

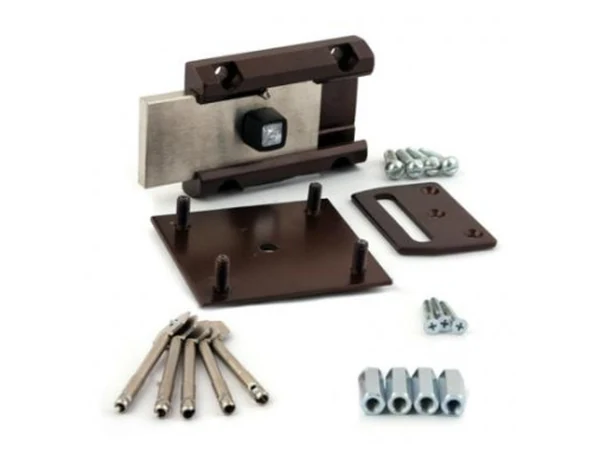

3Р
Накладной дисковый
Накладной дисковый, без защёлки. Бэксет 57 мм, вылет ригеля 32 мм. В комплекте пять дисковых ключей, накладка и стяжки.
Изнутри запирается ручкой, снаружи ключом.

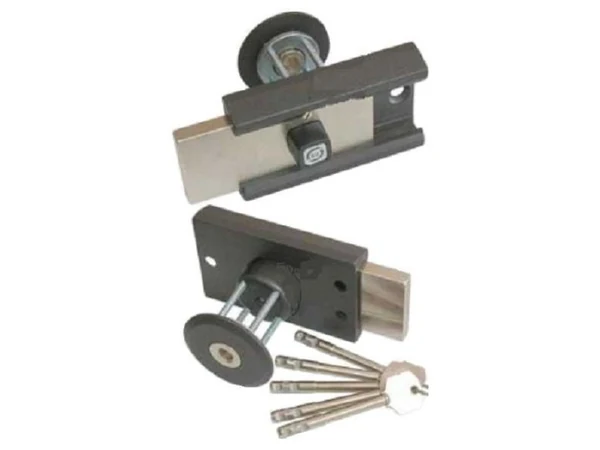

4Р
Накладной дисковый
Накладной дисковый, без защёлки. Бэксет 57 мм, корпус 120 × 74 × 51 мм, вес 2 кг.
Изнутри запирается ручкой, снаружи ключом. Пять ключей, накладка и стяжки в комплекте.

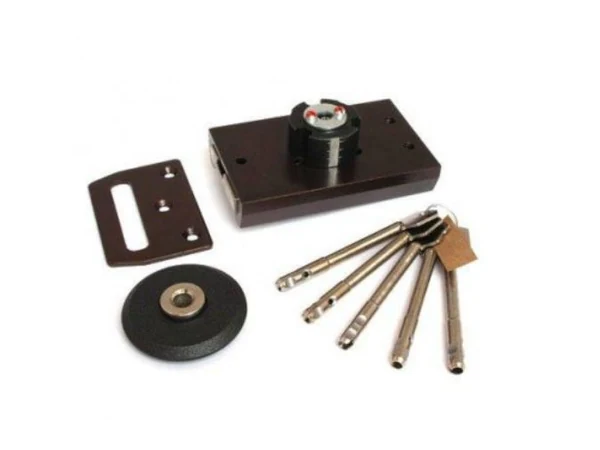

М2
Накладной дисковый
Накладной дисковый корпус с ключами и накладкой на скважину. Крепится на полотно стяжками.
Ставится на готовую дверь: посадочного места в полотне не требуется.
Каре М
Накладной дисковый
Накладной дисковый корпус с вертушкой изнутри. Снаружи открывается ключом, изнутри — ручкой.
Вертушка удобна на входной двери: изнутри не нужно искать ключ.
Список не полный: здесь модели, характеристики которых удалось подтвердить. Если вашего замка Барьер в списке нет — позвоните, мастер определит его по фото и подберёт замену.
Механизм
Дисковый механизм: что это значит
Секрет здесь держится не на сувальдах и не на пинах, а на наборе дисков: ключ плоский, с насечками по краю, и при повороте выставляет диски в нужное положение.

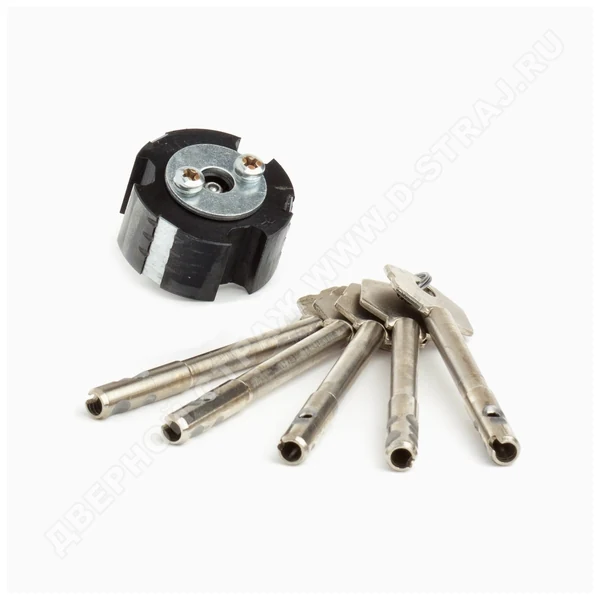

На фото — механизм с комплектом ключей. Такие замки чувствительны к грязи: пыль и старая густая смазка мешают дискам вставать на место, и замок начинает «жевать» ключ.
Раз в год механизм стоит чистить и смазывать — иначе ключ начинает идти туго.
Размеры
Что важно при замене
Накладной замок меняют по трём размерам: бэксет, длина корпуса и положение ответной планки. Если они совпадают, новые отверстия сверлить не нужно.
| Модель | Бэксет, мм | Вылет ригеля, мм | Корпус, мм | Вес, кг |
|---|---|---|---|---|
| Барьер 3Р | 57 | 32 | — | — |
| Барьер 4Р | 57 | — | 120 × 74 × 51 | 2 |
По остальным моделям размеры уточняем при осмотре: у серии бывают исполнения под разные двери.
Аксессуары
Что идёт в комплекте и что докупают
Накладка и стяжки уже в комплекте с замком — отдельно покупают, только если потеряли.
Устройство

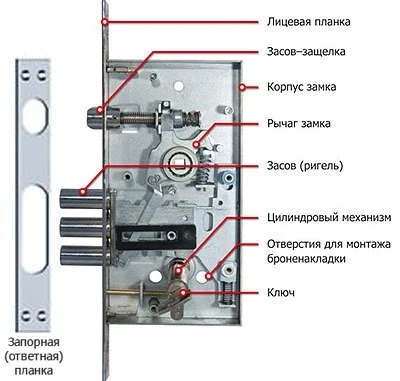

Из чего состоит врезной замок
Ниже в замерах и в карточках моделей встречаются одни и те же слова. Вот что они значат.
- Лицевая планка
- Полоса на торце двери, через которую выходят ригели и защёлка. Её длину и ширину записывают при замере.
- Засов-защёлка
- Подпружиненный язычок: сам защёлкивается, когда дверь закрывают, и отводится ручкой.
- Корпус замка
- Металлическая коробка внутри полотна. Её размеры в глубину и в высоту решают, какой корпус встанет на это место.
- Рычаг замка
- Деталь, которая отводит защёлку при повороте ручки.
- Засов (ригель)
- Стержни, которые выходят из корпуса при повороте ключа. Их количество и вылет видно на торце двери.
- Цилиндровый механизм
- Сменная личинка. В цилиндровых замках секретность в ней, а не в корпусе: её меняют, не трогая замок.
- Отверстия для монтажа броненакладки
- Резьбовые отверстия на корпусе. По ним крепят защитную накладку — если резьба сорвана, накладку не поставить.
- Ключ
- По ключу видно тип механизма: у сувальдного он с бородкой, у цилиндрового — плоский профиль с насечками.
- Запорная (ответная) планка
- Планка на раме, куда входят ригели. Меняется вместе с замком, если не совпал шаг между ригелями.
Замеры
Как замерить свой замок
Замер нужен, чтобы подобрать корпус под готовое место в двери, а не переделывать полотно. Достаточно линейки и фотографии торца.
Врезной сувальдный
Основная схема: длина и ширина торцевой планки, корпус в глубину и в высоту, межосевое расстояние, дормас и вылет ригеля.

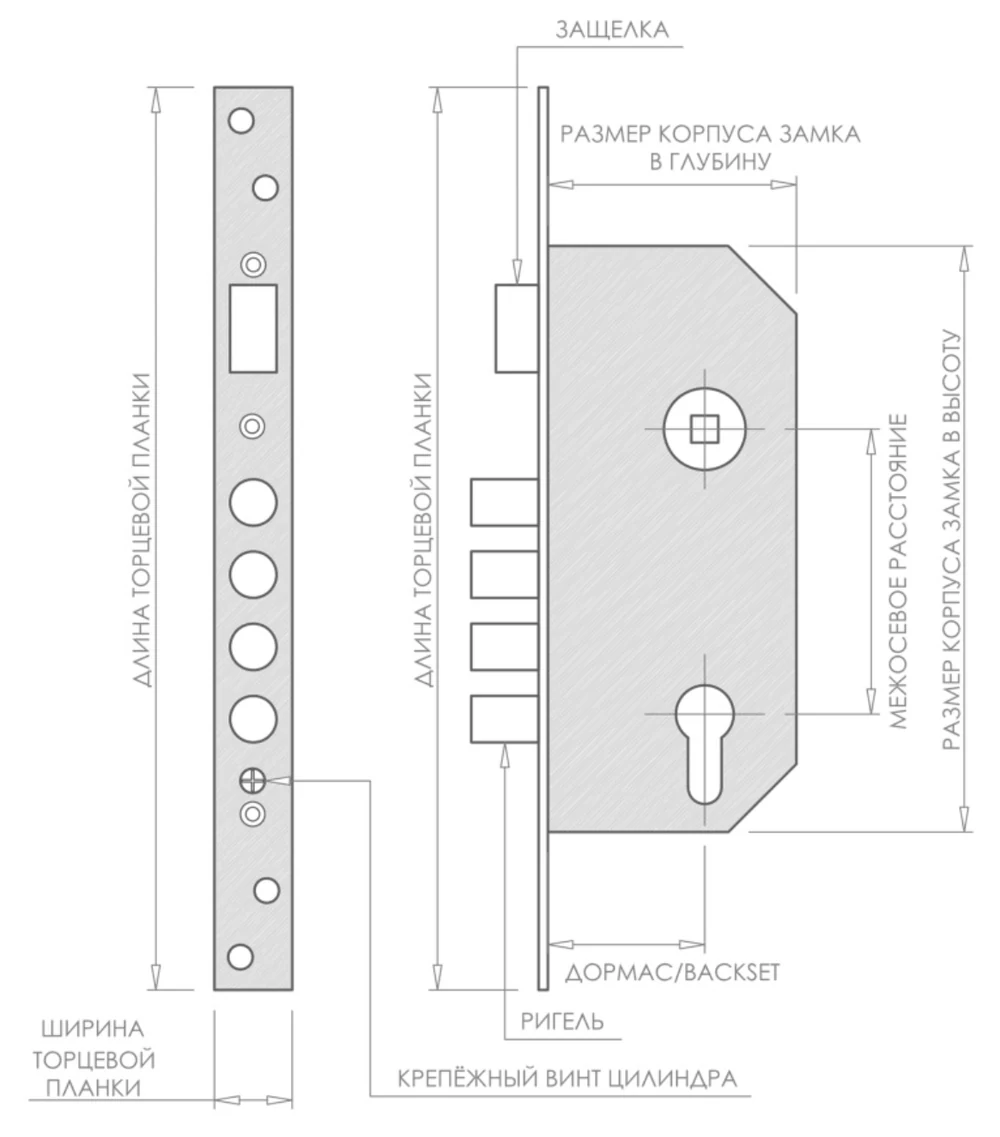

Врезной цилиндровый
То же самое плюс крепёжный винт цилиндра: по нему видно, какой длины нужна личинка и с каким смещением.

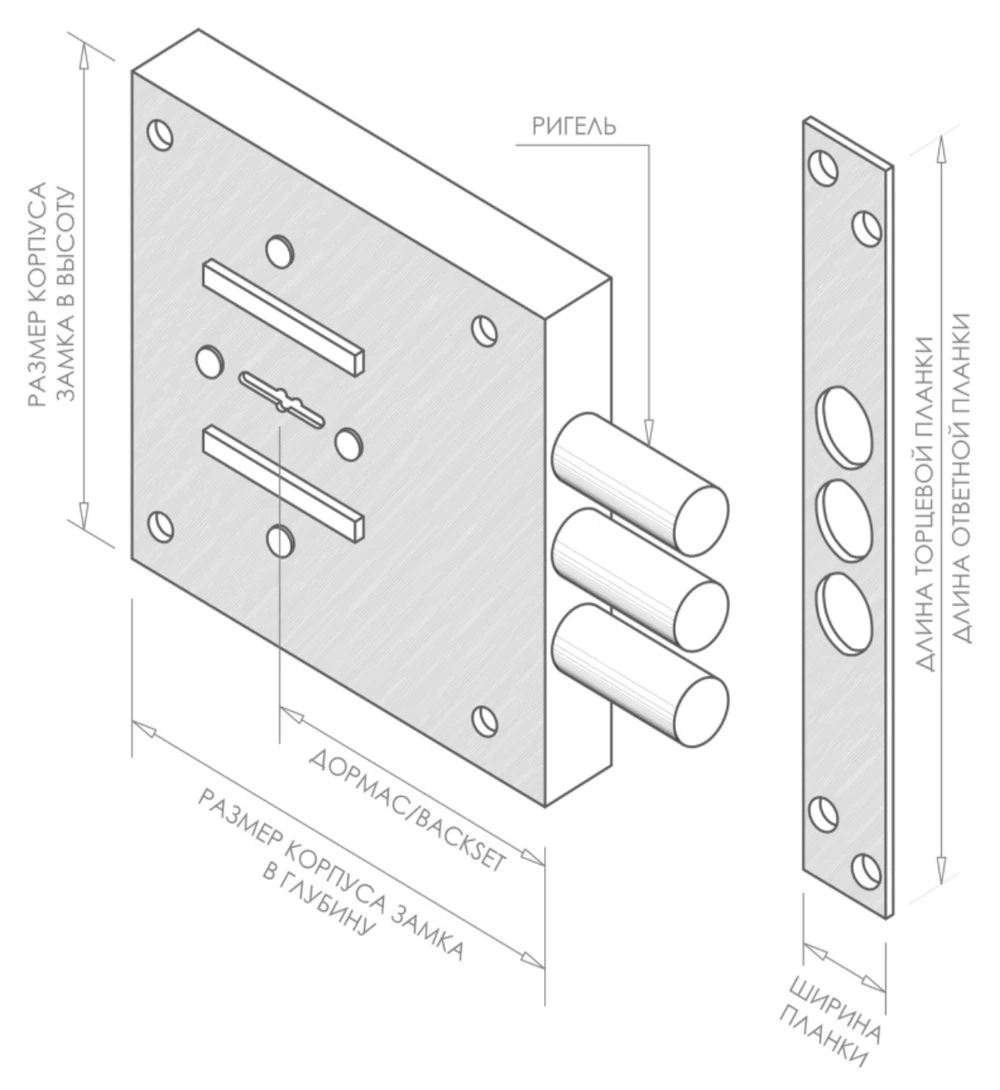

Накладной сувальдный
Корпус крепится на полотно, а не внутри него. Мерить: размеры корпуса, дормас и длину ответной планки.
Что ставится на сувальдный замок
Накладка на скважину
Закрывает ключевое отверстие, ставится снаружи.
Что ставится на цилиндровый замок

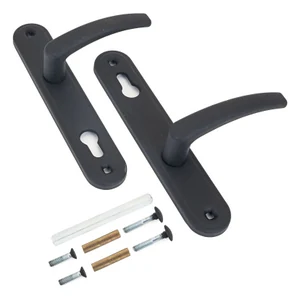

Ручка на планке
Планка с отверстием под цилиндр, ставится парой.

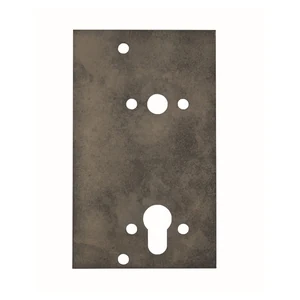

Броненакладка на цилиндр
Пластина, которая закрывает личинку от перелома и высверливания.
Что ставится на накладной замок
Накладка на скважину
Закрывает ключевое отверстие на корпусе.
Справа — то, что ставят на такой замок дополнительно. Это не комплект: что именно встанет на вашу дверь, зависит от толщины полотна и посадочного места.
Что записать
Длина торцевой планки — от верхнего края планки до нижнего, в миллиметрах
Ширина торцевой планки — толщина полосы на торце двери
Корпус в глубину — от торца двери до задней стенки корпуса
Корпус в высоту — по корпусу, а не по планке
Межосевое расстояние — от центра ручки до центра ключевого отверстия
Дормас (бэксет) — от торца двери до центра ключа или квадрата
Вылет ригеля — на сколько ригели выступают из планки
Если замок цилиндровый — отдельно личинка
Если замок цилиндровый, личинку подбирают отдельно: у неё свои размеры, и размеры корпуса тут не помогают.
Выкрутите крепёжный винт — он выходит с торца двери. Поверните ключ, чтобы кулачок встал по ходу, и выньте личинку.

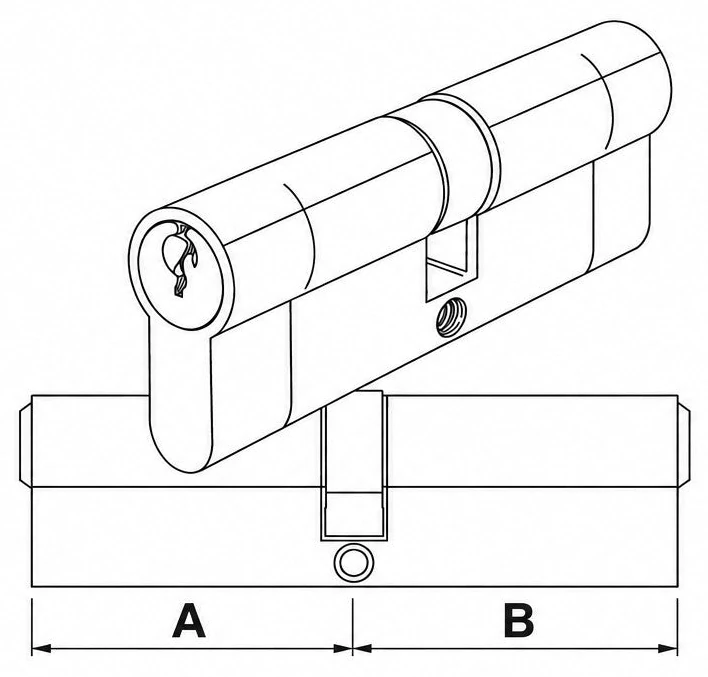

Замерьте от центра крепёжного винта до наружного торца (A) и до внутреннего (B). Целиком личинку не мерьте и не делите пополам: стороны у неё часто разной длины.
Сложите A + B — получится общая длина. Личинки выпускают с шагом 5 мм, например 35×35 или 40×50, поэтому размер округляют до ближайшего.
Снаружи личинка не должна выступать из двери: выступающий край легче захватить инструментом и сломать.
Аналоги
Чем заменить: пары, которые встают без переделки
Таблица общая для каталога: слева — что стоит в двери, справа — что встаёт на его место. Пары с Kale — то, что можно поставить вместо вашего замка или вместо Kale.
| Ваш замок | Что встаёт | Тип механизма | Что учесть |
|---|---|---|---|
| Гардиан 60.01 | Kale 257 L | Сувальдный | Совпадают крепёжные отверстия и вылет ригелей. |
| Гардиан 62.11 | Kale 252 R | Цилиндровый, под личинку | Замена нижнего замка: посадочное место остаётся. |
| Гардиан 21.12 / 21.12Т | Mottura 52.771 / 54.787 | Сувальдный | Тяжёлый отечественный корпус меняется на итальянский того же класса. |
| Гардиан 25.12Т | Cisa 57.986.48 | Двухсистемный | Совпадают вертикальные тяги девиаторов и шаг бэксета. |
| Гардиан 71.14Т | Cisa 57.685 | Сувальдный | Модель с перекодировкой ключа — можно сменить секрет без замены замка. |
| Эльбор «Кремень» / «Лазурит» | Гардиан 10.01 / 30.01 | Сувальдный / цилиндровый | Обычный шаг замены для дверей эконом-класса. |
| Двери «Форпост» (Китай) | Mul-T-Lock / «Авангард» | Автоматический цилиндровый | Здесь решает редкое межосевое 68 мм — без него замена не встанет. |
Совместимость подтверждается замерами: бэксет, межосевое, длина и ширина торцевой планки, вылет ригеля. Одинаковое обозначение у разных производителей ничего не значит: смотрим на ваш замок.
Не уверены, что это Барьер?
Сфотографируйте замок с торца двери и со стороны ключа — по снимкам мастер скажет модель и подберёт замену. Цену называет до начала работы.
