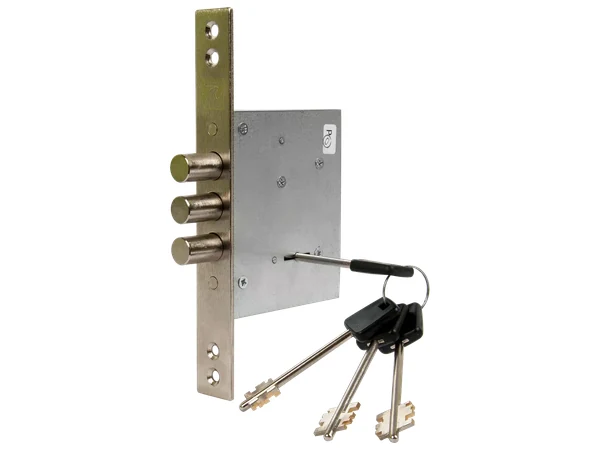

Сувальдный
Сувальдный
Врезной сувальдный корпус: три ригеля, лицевая планка, ключ с бородкой. В комплекте ключи и крепёж.
Личинки нет: при потере ключей меняется механизм или весь корпус.
Бренд
Замки Apecs
Российские врезные замки для металлических дверей. Два типа корпуса: под профильный цилиндр и двухсистемный, где в одном корпусе работают сувальдный и цилиндровый механизмы.
О бренде
Что это за замки
Apecs — российский бренд врезных замков для металлических дверей. В линейке есть сувальдные корпуса, цилиндровые под профильный цилиндр, двухсистемные модели и накладные — последние крепятся на полотно, а не внутрь.
Практический вывод простой: «у меня Apecs» само по себе ничего не говорит. При замене смотрят на тип механизма, бэксет и размеры планки — от них зависит, встанет ли новый корпус без доработки полотна.
Страна: Россия
Для каких дверей: Металлические двери квартир и тамбуров.
Чем хорош: Два типа корпуса под одной маркой: под профильный цилиндр и двухсистемный — с сувальдным и цилиндровым механизмами.
Модели
Что встречается в дверях

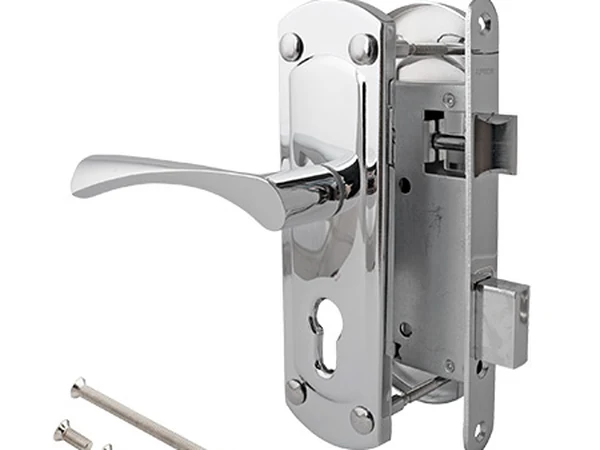

Цилиндровый
Цилиндровый
Врезной корпус под профильный цилиндр. В комплекте ручка на планке и крепёж, цилиндр подбирается под толщину полотна.
При потере ключей меняется только личинка — корпус остаётся на месте.
Двухсистемный
Двухсистемный
Две системы в одном корпусе: сувальдная и цилиндровая. Ригели выходят в ответную планку на раме.
Контуры независимы: отказ одного не отпирает дверь.
С трубчатым ключом
Врезной, трубчатый ключ
Врезной корпус под трубчатый ключ: четыре ригеля и стальная лицевая планка. Секрет держится на круглом ключе.
Такой ключ не подделать на обычной копировальной машине — нужен станок под трубчатые ключи.
Список не полный: здесь модели, характеристики которых удалось подтвердить. Если вашего замка в списке нет — позвоните, мастер определит его по фото и подберёт замену.
Аксессуары
Что ставится вместе с замком
Ручки подбираются под тип замка: под цилиндровый нужна планка с отверстием под личинку, под сувальдный — с узким отверстием под ключ.
Межосевое расстояние и длина планки должны совпадать с корпусом — иначе ручка не встанет.
Замена
Что проверить перед заменой
- Тип механизма: сувальдный, цилиндровый или двухсистемный — от него зависит, что именно меняют.
- Бэксет — от лицевой планки до центра ключевого отверстия.
- Длина и ширина лицевой планки: если они не совпадут, придётся дорабатывать полотно.
- Вылет ригеля и число точек запирания — по ним видно, тот ли это класс замка.
Как мерить — в разделе «Замеры» ниже. Точную совместимость подтверждаем по вашему замку, а не по названию модели.
Размеры
Посадочные размеры по чертежу
На чертеже — всё, что нужно для замены: бэксет, длина и ширина лицевой планки, положение ригелей и крепёжных отверстий.
Сверяем со своим замком: если размеры совпали, новые отверстия сверлить не нужно.
Устройство
Из чего состоит врезной замок
Ниже в замерах и в карточках моделей встречаются одни и те же слова. Вот что они значат.
- Лицевая планка
- Полоса на торце двери, через которую выходят ригели и защёлка. Её длину и ширину записывают при замере.
- Засов-защёлка
- Подпружиненный язычок: сам защёлкивается, когда дверь закрывают, и отводится ручкой.
- Корпус замка
- Металлическая коробка внутри полотна. Её размеры в глубину и в высоту решают, какой корпус встанет на это место.
- Рычаг замка
- Деталь, которая отводит защёлку при повороте ручки.
- Засов (ригель)
- Стержни, которые выходят из корпуса при повороте ключа. Их количество и вылет видно на торце двери.
- Цилиндровый механизм
- Сменная личинка. В цилиндровых замках секретность в ней, а не в корпусе: её меняют, не трогая замок.
- Отверстия для монтажа броненакладки
- Резьбовые отверстия на корпусе. По ним крепят защитную накладку — если резьба сорвана, накладку не поставить.
- Ключ
- По ключу видно тип механизма: у сувальдного он с бородкой, у цилиндрового — плоский профиль с насечками.
- Запорная (ответная) планка
- Планка на раме, куда входят ригели. Меняется вместе с замком, если не совпал шаг между ригелями.
Замеры
Как замерить свой замок
Замер нужен, чтобы подобрать корпус под готовое место в двери, а не переделывать полотно. Достаточно линейки и фотографии торца.
Врезной сувальдный
Основная схема: длина и ширина торцевой планки, корпус в глубину и в высоту, межосевое расстояние, дормас и вылет ригеля.
Врезной цилиндровый
То же самое плюс крепёжный винт цилиндра: по нему видно, какой длины нужна личинка и с каким смещением.
Накладной сувальдный
Корпус крепится на полотно, а не внутри него. Мерить: размеры корпуса, дормас и длину ответной планки.
Что ставится на сувальдный замок

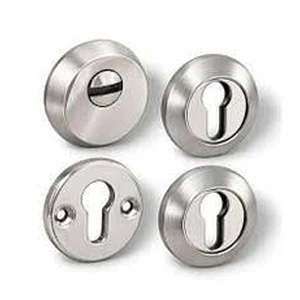

Накладки на скважину
Закрывают ключевое отверстие, комплект на две стороны.
Что ставится на цилиндровый замок

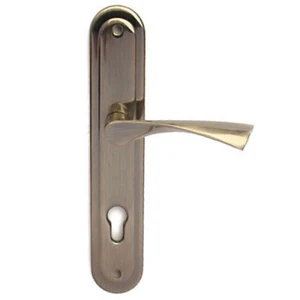

Ручка на планке
Планка с отверстием под ключ, ставится парой на две стороны.
Накладки на скважину
Комплект накладок под ключ, ставится с двух сторон двери.
Ручки на планке
Пара ручек с отверстием под ключ, под межосевое расстояние корпуса.
Что ставится на накладной замок
Задвижка
Запирает дверь изнутри без ключа.
Защитная пластина
Ставится поверх накладки на скважину.
Справа — то, что ставят на такой замок дополнительно. Это не комплект: что именно встанет на вашу дверь, зависит от толщины полотна и посадочного места.
Что записать
Длина торцевой планки — от верхнего края планки до нижнего, в миллиметрах
Ширина торцевой планки — толщина полосы на торце двери
Корпус в глубину — от торца двери до задней стенки корпуса
Корпус в высоту — по корпусу, а не по планке
Межосевое расстояние — от центра ручки до центра ключевого отверстия
Дормас (бэксет) — от торца двери до центра ключа или квадрата
Вылет ригеля — на сколько ригели выступают из планки
Если замок цилиндровый — отдельно личинка
Если замок цилиндровый, личинку подбирают отдельно: у неё свои размеры, и размеры корпуса тут не помогают.
Выкрутите крепёжный винт — он выходит с торца двери. Поверните ключ, чтобы кулачок встал по ходу, и выньте личинку.
Замерьте от центра крепёжного винта до наружного торца (A) и до внутреннего (B). Целиком личинку не мерьте и не делите пополам: стороны у неё часто разной длины.
Сложите A + B — получится общая длина. Личинки выпускают с шагом 5 мм, например 35×35 или 40×50, поэтому размер округляют до ближайшего.
Снаружи личинка не должна выступать из двери: выступающий край легче захватить инструментом и сломать.
Аналоги
Аналоги замка Apecs: что встаёт без переделки
Аналоги замка Apecs — то, что встаёт на его место без переделки полотна. Таблица общая для каталога: слева — что стоит в двери, справа — что можно поставить.
| Ваш замок | Что встаёт | Тип механизма | Что учесть |
|---|---|---|---|
| Гардиан 60.01 | Kale 257 L | Сувальдный | Совпадают крепёжные отверстия и вылет ригелей. |
| Гардиан 62.11 | Kale 252 R | Цилиндровый, под личинку | Замена нижнего замка: посадочное место остаётся. |
| Гардиан 21.12 / 21.12Т | Mottura 52.771 / 54.787 | Сувальдный | Тяжёлый отечественный корпус меняется на итальянский того же класса. |
| Гардиан 25.12Т | Cisa 57.986.48 | Двухсистемный | Совпадают вертикальные тяги девиаторов и шаг бэксета. |
| Гардиан 71.14Т | Cisa 57.685 | Сувальдный | Модель с перекодировкой ключа — можно сменить секрет без замены замка. |
| Эльбор «Кремень» / «Лазурит» | Гардиан 10.01 / 30.01 | Сувальдный / цилиндровый | Обычный шаг замены для дверей эконом-класса. |
| Двери «Форпост» (Китай) | Mul-T-Lock / «Авангард» | Автоматический цилиндровый | Здесь решает редкое межосевое 68 мм — без него замена не встанет. |
Совместимость подтверждается замерами: бэксет, межосевое, длина и ширина торцевой планки, вылет ригеля. Одинаковое обозначение у разных производителей ничего не значит: смотрим на ваш замок.
Не уверены, что это Apecs?
Сфотографируйте замок с торца двери и со стороны ключа — по снимкам мастер скажет модель и подберёт замену. Цену называет до начала работы.
